中国新一代低轨通信导航融合星座卫星和GNSS导航卫星信号融合，形成了独有的、可支持GNSS&低轨特定频段快速精密定位测试的平台工具。

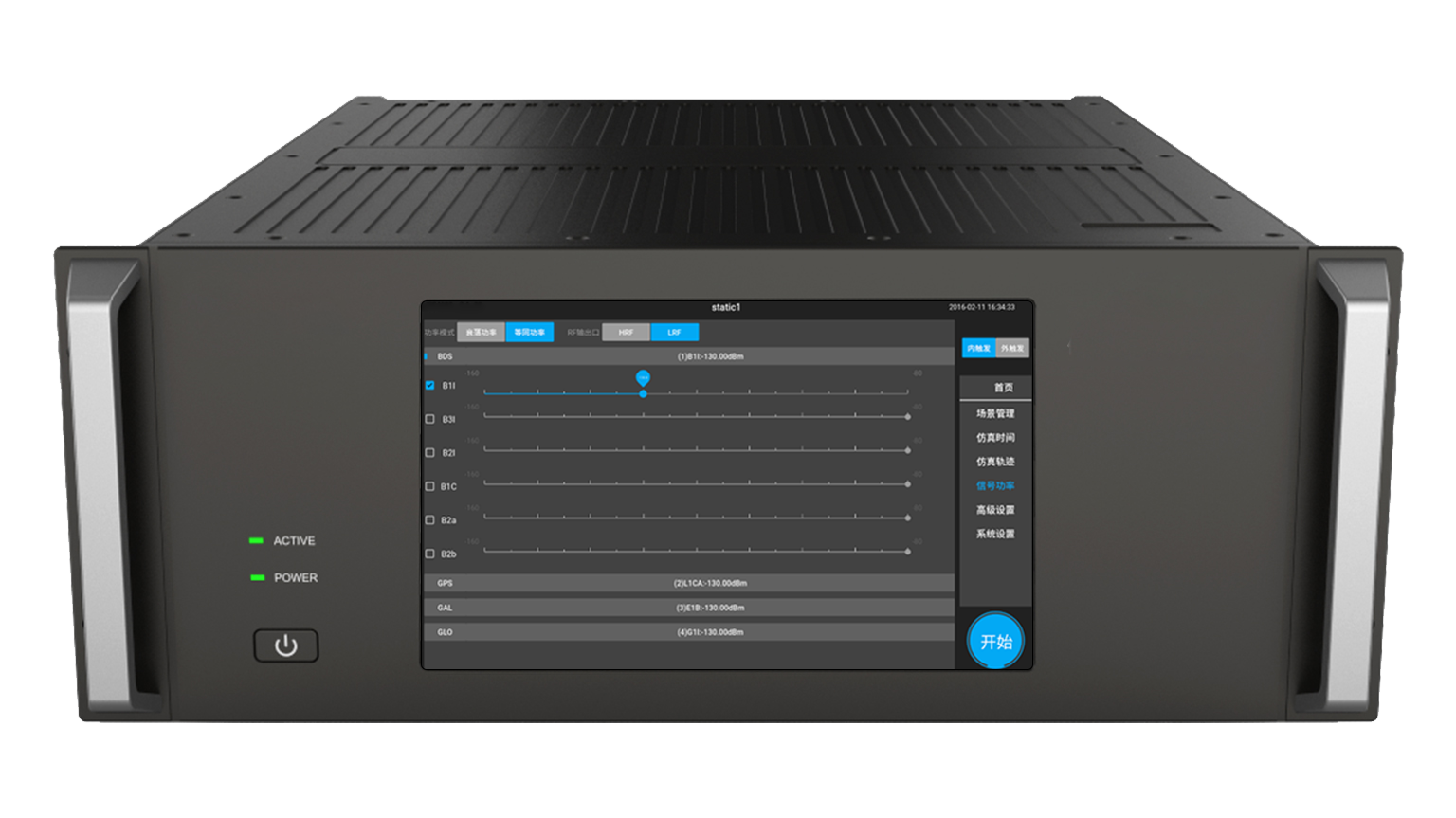

iPNT C1 低轨导航信号模拟器，是专为新一代低轨卫星导航增强服务系统的论证、体制验证及系统建设提供保障的独家产品。其核心功能包括：支持 BDS、GPS、GLONASS、Galileo 等导航卫星及低轨特定频段导航信号模拟；具备自主播发 SSR 和精密轨道星历参数的能力；拥有终端测试、载荷测试两种工作模式，可满足不同应用需求。作为系统地面验证的重要组成部分，该模拟器可实现双重价值：一方面服务于终端研发、测试、检定、排故全生命周期，为终端验证提供开发与质检验证环境；另一方面支持载荷调试与测试，为星地系统建设及设计迭代提供分析验证平台。
中国新一代低轨通信导航融合星座卫星和GNSS导航卫星信号融合，形成了独有的、可支持GNSS&低轨特定频段快速精密定位测试的平台工具。
具备星座仿真的功能，包括卫星轨道仿真、卫星钟差仿真、延时差分仿真、地球自转效应仿真、相对论效应仿真等。
具备轨迹仿真的功能，包括静态、动态轨迹生成，模拟车载、船载、飞行器等运动载体的运动特性。
具备环境仿真的功能，包括电离层延迟仿真、对流层延迟仿真、地面大气参数仿真。
具备仿真控制的功能，包括各通道伪距、功率等独立设置，针对星座模型生成导航电文、大气层、电离层模型参数的设置。
具备多频点组合输出的功能，包括BDS、GPS、GLONASS、Galileo和低轨特定频段任意频点组合信号输出。
具备授时功能以及内部频标和外部频标自动切换功能。
仿真控制软件可实时显示仿真时间、用户信息、星空视图、导航状态和仿真运行日志信息。
具备通过模拟源上传播发GNSS精密星历的功能。
仿真控制软件应开发远程接口协议和控制指令集，支持用户开发上位机实现指令控制和二次开发。中国新一代低轨通信导航融合星座卫星和GNSS导航卫星信号融合，形成了独有的、可支持GNSS&低轨特定频段快速精密定位测试的平台工具。
|
星座模拟能力 |
|
|
系统星座 |
信号分量 |
|
卫星互联网 |
C波段特定频率 |
|
BDS |
B1I、B1C |
|
B2a、B2b |
|
|
B3I |
|
|
B1、B3频段非公开信号 |
|
|
GPS |
L1CA、L1C、L1P |
|
L2C、 |
|
|
L5 |
|
|
GLONASS |
L1 |
|
L2 |
|
|
L3OC（G3） |
|
|
Galileo |
E1 |
|
E5a、E5b |
|
|
E6 |
|
|
SBAS |
L1CA |
|
QZSS |
L1CA、L1A、L2C、L5 |
|
仿真信号规模 |
|
|
星座卫星数量 |
≥492颗 |
|
卫星通道数量 （同时可见卫星） |
低轨卫星≥30颗、BDS、GPS、GLONASS、Galileo≥16颗 |
|
多径通道数量 |
BDS/GPS/GLONASS/Galileo每频点不少于4路 |
|
信号动态 |
|
|
仿真高程 |
≥8000km |
|
速度 |
≥80000m/s |
|
加速度 |
≥5000m/s2 |
|
加加速度 |
≥8000m/s3 |
|
信号质量 |
|
|
伪距精度 |
0.01m |
|
伪距变化率精度 |
≤0.005m/s |
|
通道一致性 |
≤0.3ns |
|
相位噪声 |
-75dBc/Hz@100Hz -80dBc/Hz@1kHz -85dBc/Hz@10kHz -90dBc/Hz@100kHz |
|
杂波抑制 |
≤-50dBc |
|
谐波抑制 |
≤-40dBc |
|
10MHz时钟信号 |
|
|
输入幅度 |
7±2dBm |
|
输出幅度 |
7±2dBm |
|
信号阻抗 |
50±10Ω |
|
输出频率稳定度 |
≤5×10-11@1s |
|
1PPS秒脉冲信号 |
|
|
输入幅度 |
TTL 5V@1MΩ |
|
输入脉宽 |
20us |
|
输出脉宽 |
20us±1us |
|
输出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
阻抗 |
1MΩ或50Ω |
|
信号电平 |
|
|
电平输出范围 |
HRF：-20dBm～-100dBm |
|
LRF：-80dBm～-160dBm |
|
|
电平调节步进 |
0.1dB |
|
电平准确度 |
≤0.5dB |
|
物理特性 |
|
|
尺寸 |
≤635mm×482.6mm×177.8mm（L×W×H）标准4U高度19英寸上架机箱 |
|
重量 |
≤15Kg |
|
触控显示屏 |
10英寸 TFT-LCD |
|
电源参数 |
|
|
电源 |
AC100V~240V 50/60Hz |
|
整机功耗 |
≤50W（50W/SGC） |
