全球首款融合BDS、GNSS与卫星互联网导航信号模拟器,兼具频点多、性能优、可靠性强特性,是GNSS和低轨终端测试首选产品。
iPNT L3低轨L频段导航信号模拟器是全球首款融合北斗、GNSS与卫星互联网体制的信号发生器，支持仿真北斗、GPS、GLONASS、Galileo导航卫星信号和卫星互联网窄带导航信号，具备卫星互联网窄带导航信息增强电文信息仿真功能、快速精密定位电文信息仿真功能、安全定位授时电文信息仿真功能。该设备采用成熟稳定的高性能SDR平台，充分继承了GNSS模拟器的关键技术，为系统体制验证、卫星载荷测试、地面终端研发及测试验证提供精确保障，为卫星互联网导航系统的性能评估、标准符合性验证和系统优化提供强有力支撑。
全球首款融合BDS、GNSS与卫星互联网导航信号模拟器,兼具频点多、性能优、可靠性强特性,是GNSS和低轨终端测试首选产品。
全覆盖信号模拟： 能够模拟北斗B1I、B1C、B2a、B2b、B3I，GPS L1CA、L2C、L5，Galileo E1、E5a、E5b，GLONASS L1、L2，以及卫星互联网导航信号，实现全方位的导航信号仿真。
高精度电文仿真：支持卫星互联网低轨导航信息增强电文仿真，安全定位授时电文信息仿真，快速精密定位电文信息仿真，以及GNSS导航定位服务电文信息的仿真，确保测试的精确性和全面性。
全星座仿真能力：支持低轨和全球GNSS系统的星座仿真，包括卫星轨道、地球自转效应、相对论效应等多种复杂因素。
动态轨迹模拟：能够针对不同载体进行6自由度的轨迹和姿态仿真，用户可根据需求自定义仿真场景。
真实信道特性模拟：仿真物理信道的特征参数，如多普勒效应、多径传输、信号衰落、延时等。
大气层影响仿真：能仿真大气层中电离层和对流层对信号的延迟效应。
特殊事件模拟：能够仿真闰秒调整、卫星钟差、电文异常，卫星健康标识等特殊事件。
天线方向图仿真：支持接收和发射天线增益方向图的仿真，以更真实地模拟信号传播特性。
实时星历注入：允许实时注入外部星历数据，以进行更精确的数学仿真。
数据注入与复现：支持外场实采数据的注入，实现测试场景的复现，提高测试的真实性。
支持测试评估：具备配置、控制、上报、测试例调用等功能，便于终端模拟验证与联调。
远程控制与升级：具备数据接口，支持远程控制指令交互，支持GNSS和低轨体制技术版本的升级演进。
独立研发与创新：依托自主研发精神，在开源Linux内核基础上全新打造，确保掌握核心技术的自主控制权，彻底解除对国外操作系统的依赖，实现技术独立。全球首款融合BDS、GNSS与卫星互联网导航信号模拟器,兼具频点多、性能优、可靠性强特性,是GNSS和低轨终端测试首选产品。
|
星座模拟能力 |
|
|
系统星座 |
信号分量 |
|
卫星互联网（L频段） |
快速精密定位服务频点 安全定位授时服务频点 导航增强服务频点 |
|
BDS |
B1I、B1C |
|
B2a、B2b |
|
|
B3I |
|
|
B1、B3频段非公开信号 |
|
|
GPS |
L1CA、L1P、L1C |
|
L2C |
|
|
L5 |
|
|
GLONASS |
G1 |
|
G2 |
|
|
L3OC(G3) |
|
|
Galileo |
E1B |
|
E5a、E5b |
|
|
E6 |
|
|
SBAS |
L1CA |
|
QZSS |
L1CA、L1C、L2C、L5 |
|
NavIC |
L5、S1 |
|
仿真信号规模 |
|
|
星座卫星数量 |
≥492颗 |
|
卫星通道数量 （同时可见卫星） |
低轨卫星≥30颗、北斗≥18颗、GPS≥18颗、GLONASS≥18颗、Galileo≥16颗 |
|
多径通道数量 |
BDS/GPS/GLONASS/Galileo每频点不少于4路 |
|
信号动态 |
|
|
仿真高程 |
≥8000km |
|
相对速度 |
≥80000m/s |
|
相对加速度 |
≥5000m/s2 |
|
相对加加速度 |
≥8000m/s3 |
|
信号质量 |
|
|
伪距精度 |
0.01m |
|
伪距变化率精度 |
优于0.005m/s |
|
通道间一致性 |
≤0.3ns |
|
相位噪声 |
-75dBc/Hz@100Hz -80dBc/Hz@1kHz -85dBc/Hz@10kHz -90dBc/Hz@100kHz |
|
杂波抑制 |
≤-50dBc |
|
谐波抑制 |
≤-40dBc |
|
10MHz时钟信号 |
|
|
输入幅度 |
7±2dBm |
|
输出幅度 |
7±2dBm |
|
信号阻抗 |
50±10Ω |
|
输出频率稳定度 |
≤5×10-11@1s |
|
1PPS秒脉冲信号 |
|
|
输入幅度 |
TTL 5V@1MΩ |
|
输入脉宽 |
20us |
|
输出脉宽 |
20us±1us |
|
输出幅度 |
TTL 5V@1MΩ 2.5V@50Ω |
|
阻抗 |
1MΩ或50Ω |
|
信号电平 |
|
|
电平输出范围 |
HRF：-20dBm~-100dBm； |
|
LRF：-80dBm~-160dBm； |
|
|
电平调节步进 |
0.1dB |
|
电平准确度 |
≤0.5dB |
|
物理特性 |
|
|
尺寸 |

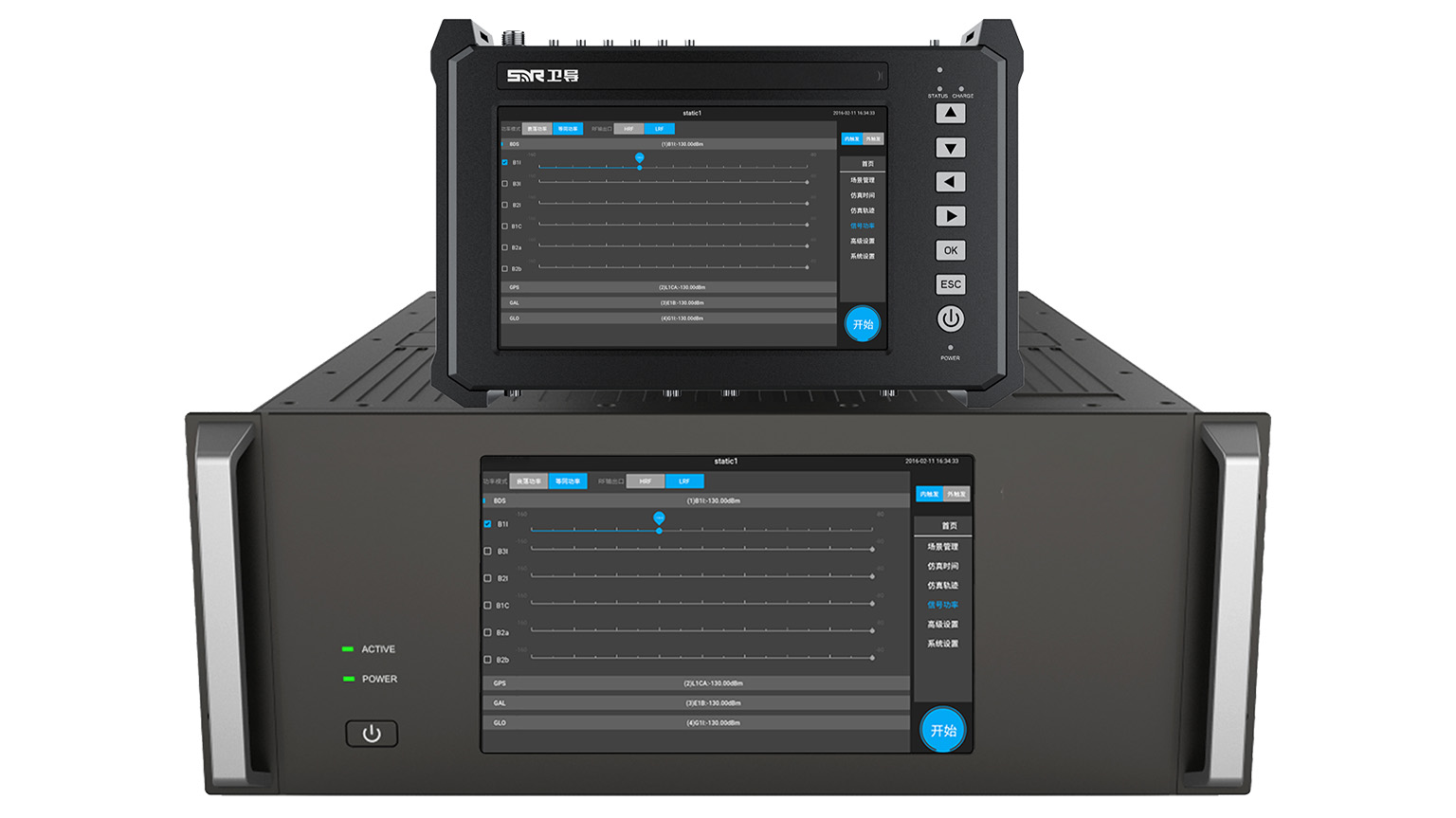

便携式尺寸:334mm(L)x213mm(W) x79mm(H) |
|
上架式尺寸:≤635mm(L)x482.6mm(W)x117.8mm(H) |
|
|
重量 |
便携式重量 ≤4Kg |
|
上架式重量 ≤25Kg |
|
|
触控显示屏 |
10.1英寸 TFT-LCD |
|
电源参数 |
|
|
便携式产品 |
适配器参数 输入AC100V~240V,50Hz/60HZ，2A 输出DC19V,6.32A，120W |
|
整机功耗 <45W，充电运行功耗 <80W(max)，电池续航 >2h |
|
|
上架式产品 |
适配器参数 输入:AC100V~240V，50Hz/60HZ |
|
运行功耗<100W |
|
